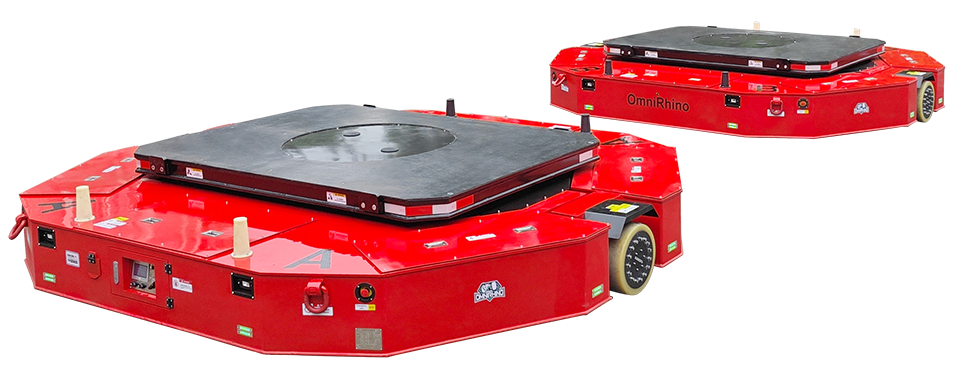

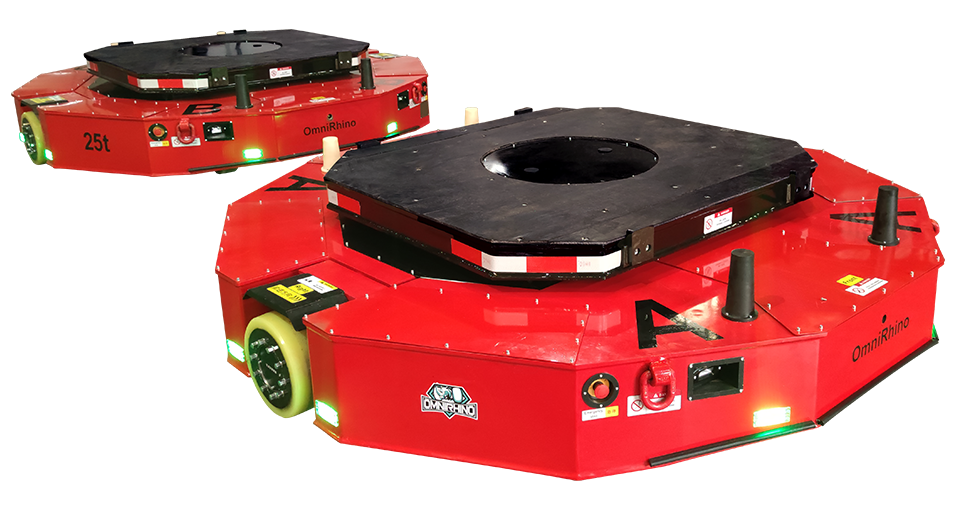

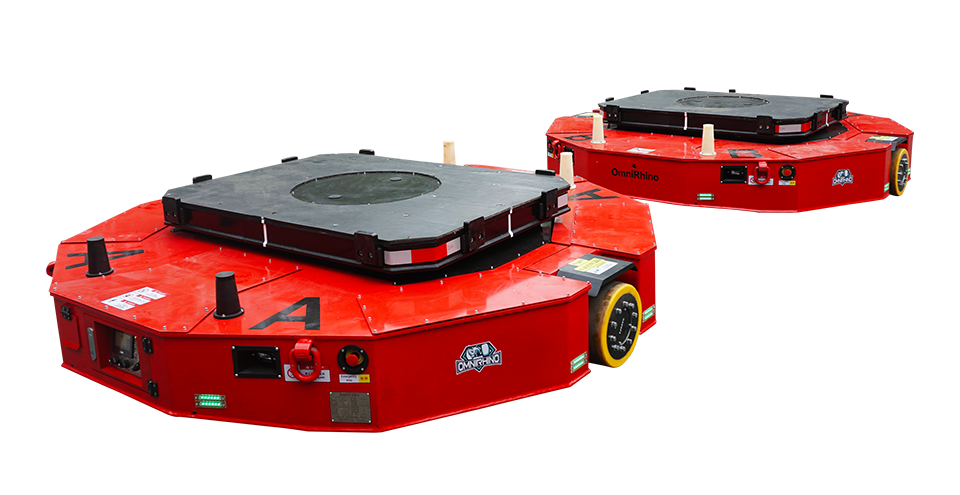

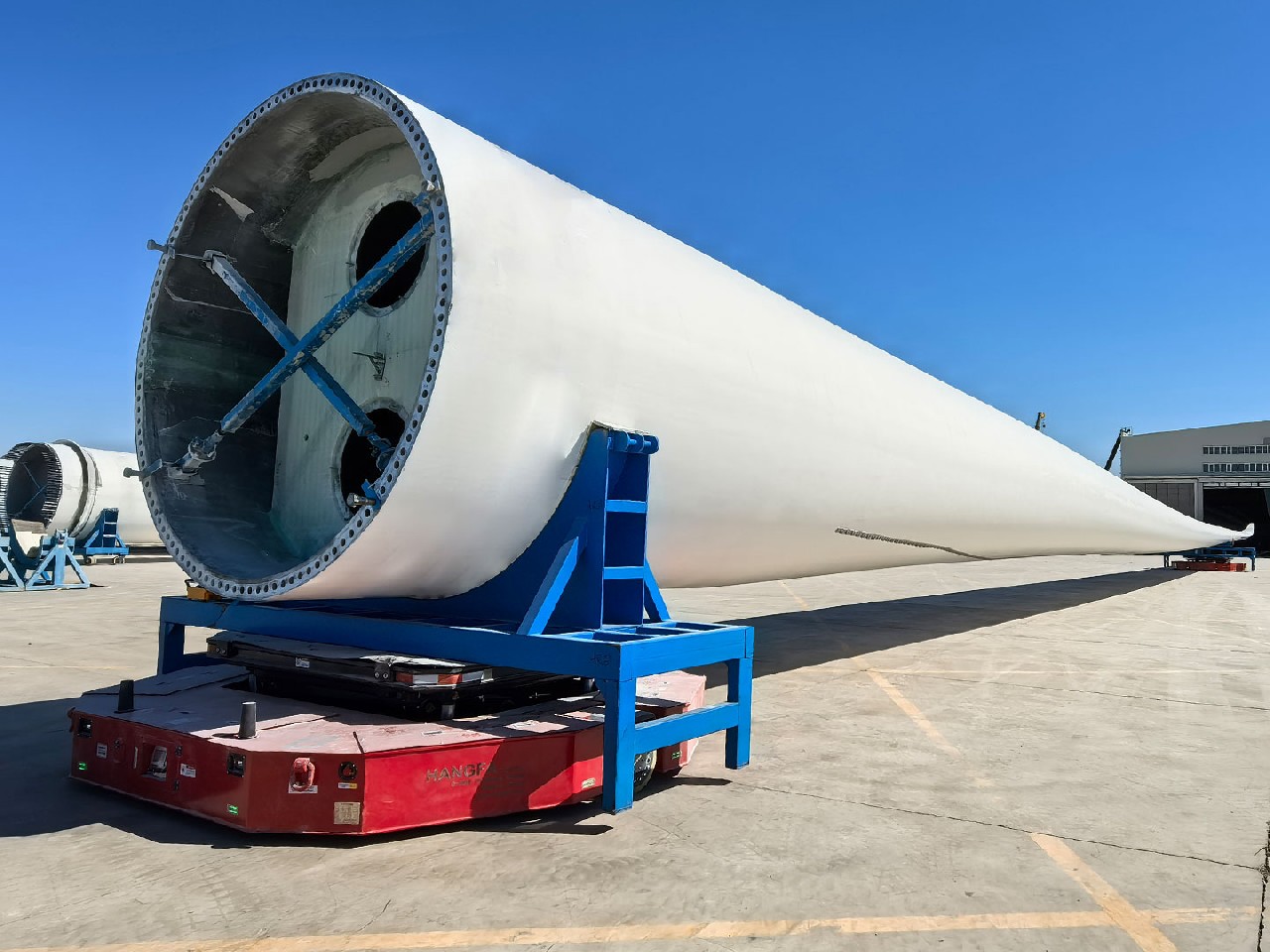

WH系列 风电叶片 双车联动运输车
目前可提供四种不同承载能力，分别有15t*2，20t*2，30t*2，60t*2，主要用于风电叶片及工架在车间内各工位之间，从车间到室外露天库房，从露天库房到发货位置，从发货位置到厂房的转运。
-
联动30~120t承载能力
-

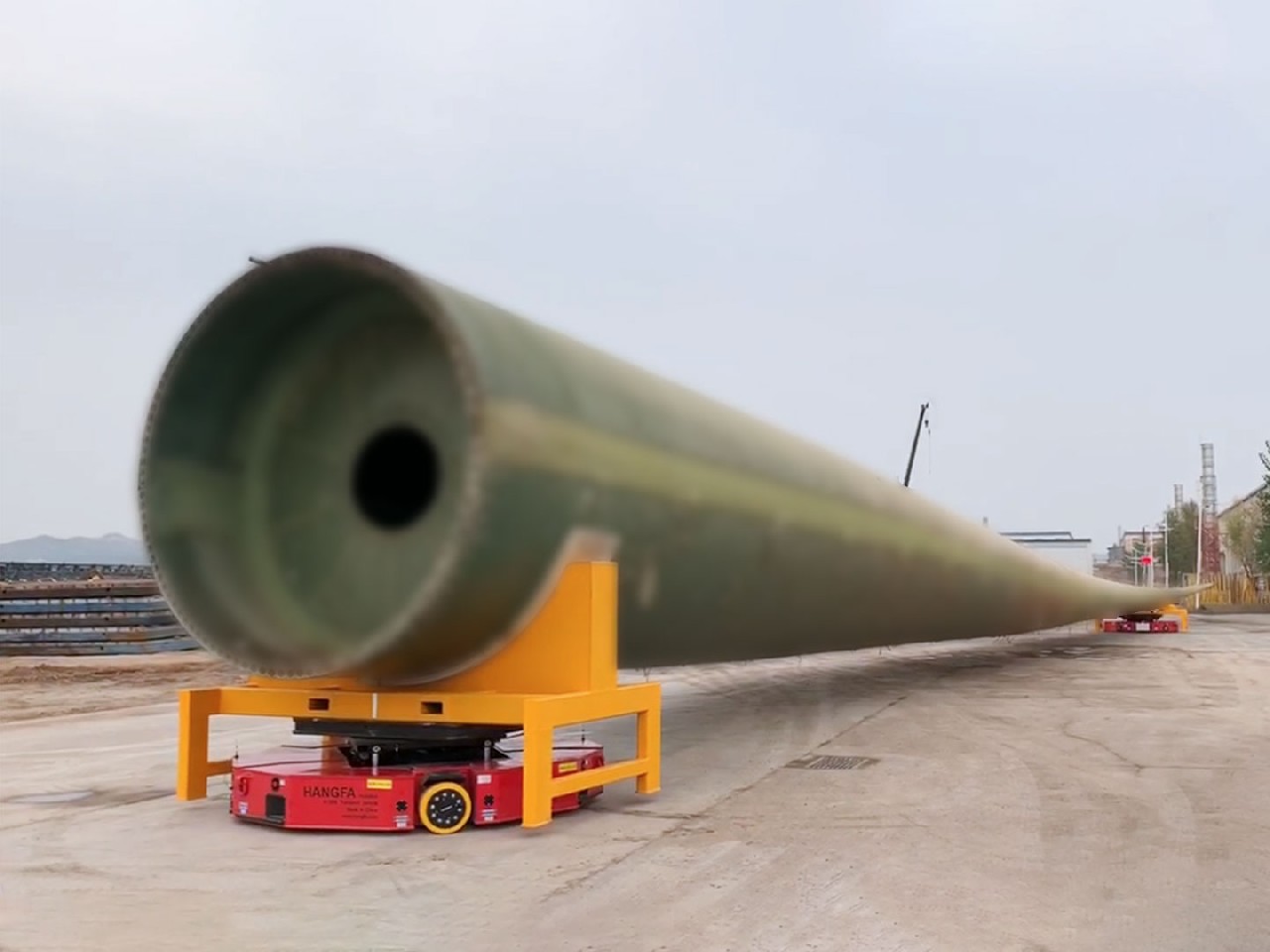

联动距离可达80m，适应长达130m的叶片
-
可回转的载物台，使叶片被运输时只受轴向力
-
最高速度可达1m/s
-
联动时的内应力可控
-
底盘浮动设计，可以适应大面积场地的排水斜度和进出车间的斜坡
型号参数
Parameter 选中表格后，使用键盘方向键可左右滑动 ← →| 产品规格 | |||||
| 型号（一套两台） | WH30 | WH40 | WH60C | WH60 | WH120 |
| 外形回转直径mm | 2700 | 3200 | 4200 | 4500 | |
| 外形（高）mm（低位状态） | 560 | 660 | 810 | ||
| 顶升行程mm | 120 | 150 | |||
| 载物平台尺寸mm | 1600×1200 | 1900×1600 | 2600×1850 | 2700×2200 | |
| 载荷能力 | |||||
| 额定承载t（单车） | 15 | 20 | 30 | 60 | |
| 额定承载t（联动双车） | 30 | 40 | 60 | 120 | |
| 设备自重t（单车） | 5 | 5 | 6.5 | 8.5 | 10 |
| 电源 | |||||
| 电池类型 | 免维护铅酸电池 | 磷酸铁锂电池 | |||
| 电池容量kWh | 14.4 | 25 | 50 | ||
| 典型续航里程（20℃，满载、空载各半） | 8Km | 7Km | 8Km | 8Km | |
| 典型续航时间 | 两个班次 | ||||
| 充电时间 | 8h | 4h | |||
| 待机时间 | ＞72h | ||||
| 充电器供电（其他电压可选配） | AC220V/AC380V | ||||
| 基本特性 | |||||
| 双车联动最大中心距 | 80m | ||||
| 驱动轮直径mm | 330 | 410 | 500 | ||
| 冰雪地车轮 | 可选配 | ||||
| 驱动电机类型 | 无刷伺服电机 | ||||
| 悬挂/自顶升类型 | 独立液压升降台 | ||||
| 地面最大受压 | 10Mpa | ||||
| 动作特性 | |||||
| 最小转弯半径 | 0m | ||||
| 额定行走速度 | 0~0.85m/s | 0~0.6m/s | |||
| 最高行走速度 | 0~1m/s | ||||
| 举升速度 | 300mm/min | 200mm/min | |||
| 行走可调精度 | ±3mm | ||||
| 升降可调精度 | ±5mm | ||||
| 环境条件 | |||||
| 适用地面 | 混凝土、自流平、硬沥青、钢板地面等 | ||||
| 满载爬坡能力（T1） | 2%（连续坡道。例如大面积场地的排水斜度） | ||||
| 满载爬坡能力（T2） | 6%（短距离坡道。例如进出车间的短距离斜坡） | ||||
| 空载爬坡能力 | 20%（需考虑地面与车架的干涉或设置过渡弧） | ||||
| 防护等级 | IP54（可适应在小雨、小雪天的室外工作） | ||||
| 工作环境 | 温度：-30~+50℃；湿度：0~95%，无凝露 | ||||
| 储存环境 | 温度：-15~+50℃；湿度：0~95%，无凝露 | ||||
| 其他 | |||||
| 控制方式 | 遥控操作 | ||||
| 单车运动功能 | 直行、自转、转弯 | ||||
| 双车联动运动功能 | 直行、斜行、横移、自转、转弯、甩头、甩尾及复合运动 | ||||
| 测重功能 | 重量测量、超载报警 | ||||
| 故障救援功能 | 升降台手动降低、车轮解锁 | ||||
| 其他功能 | 夜间运行照明、喇叭 | ||||
